1、全自動洗衣機零件實物圖:波輪式全自動洗衣機主要零部件
2、全自動洗衣機零件實物圖,全自動洗衣機4個控水組件
1、全自動洗衣機零件實物圖:波輪式全自動洗衣機主要零部件



進水電磁閥

安全開關

水位開關

排水電磁閥

波輪

內桶

馬達電容

離合器
2、全自動洗衣機零件實物圖,全自動洗衣機4個控水組件
水位開關實物圖

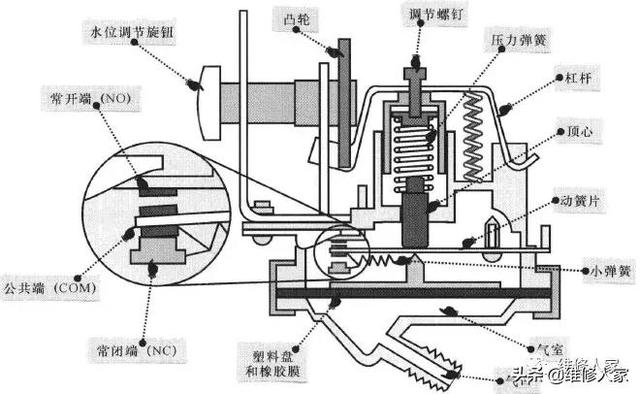

水位開關結構圖

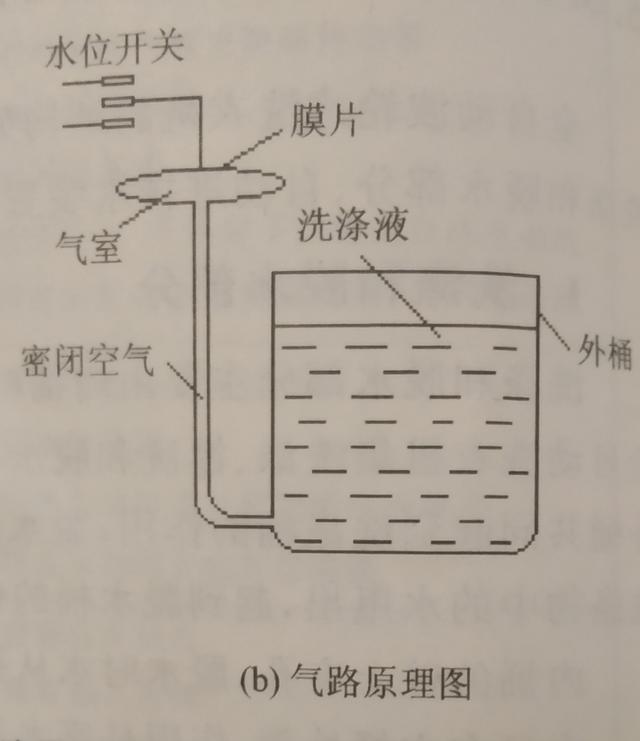

洗滌桶水位上升 -> 管內空氣壓縮 -> 氣壓增高 ->橡膠膜片脹起 推動頂桿運動 ->到達預定水位,常閉觸點斷開。

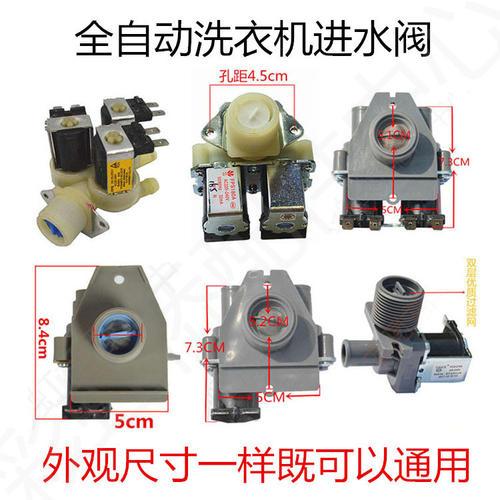

進水電磁閥

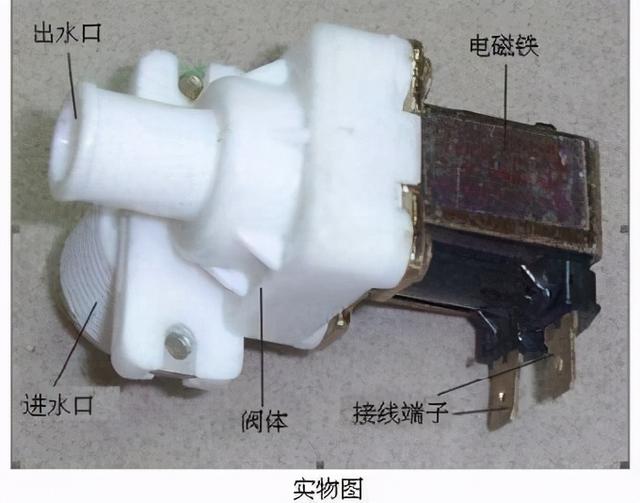

進水閥實物圖

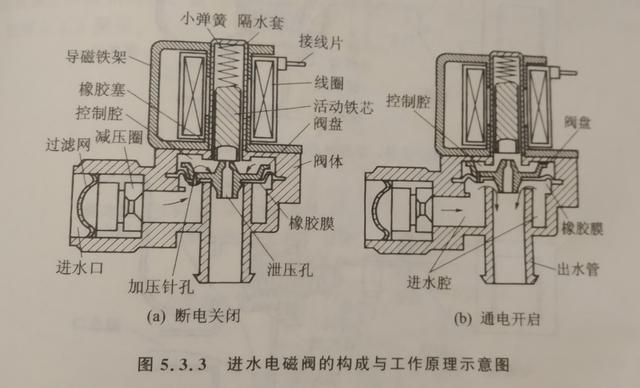

進水閥構成與原理示意圖
進水電磁閥的線圈不通電時,電磁鐵不能產生磁場。于是,鐵芯在小彈簧推力和自身重量的作用下,下壓使橡膠塞堵住卸壓孔。此時,從進水孔流入的自來水再經加壓針孔進入控制腔時,控制腔內的水壓逐漸增大,將閥盤和橡膠膜緊壓在出水管的管口上,關閉閥門。
進水電磁閥的線圈通電時產生磁場,其生成的電磁力克服小彈簧推力和鐵芯自身重量,將鐵芯吸起,橡膠塞,隨之上移,泄壓孔被打開,此時控制腔內的水通過泄壓孔流入出水管。使控制腔內的水壓逐漸減小。閥盤和橡膠膜在水壓的作用下上移,打開閥門開始注水。

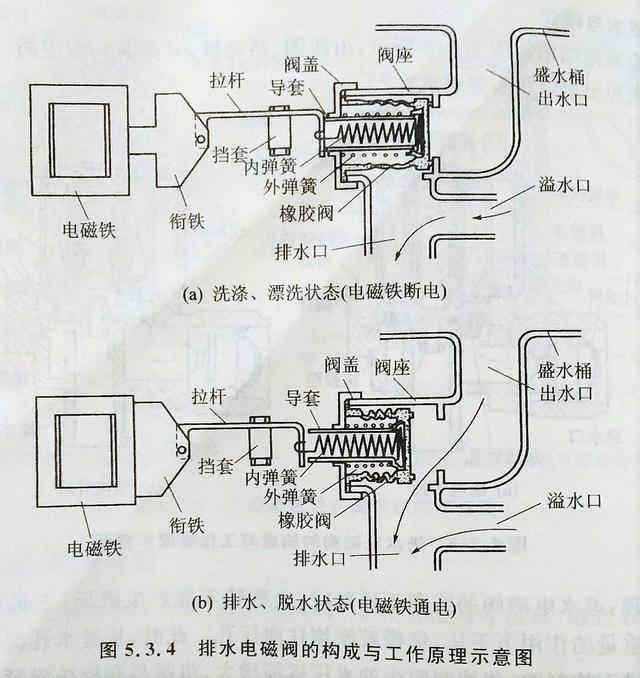

排水電磁閥


排水電磁閥的線圈不通電時,電磁鐵不能產生磁場,銜鐵在導套內的外彈簧推力下向右移動,使橡膠閥被緊壓在閥座上閥門關閉。
線圈通電時產生的電磁吸力,吸引磁鐵左移,通過拉桿向左拉動內彈簧,將外彈簧壓縮后使閥蓋左移。打開閥門,開始排水。

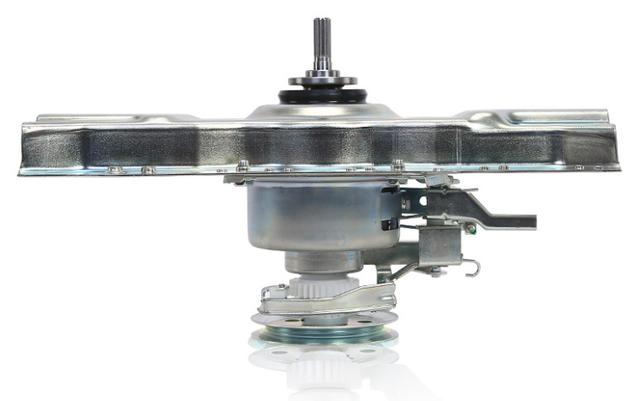

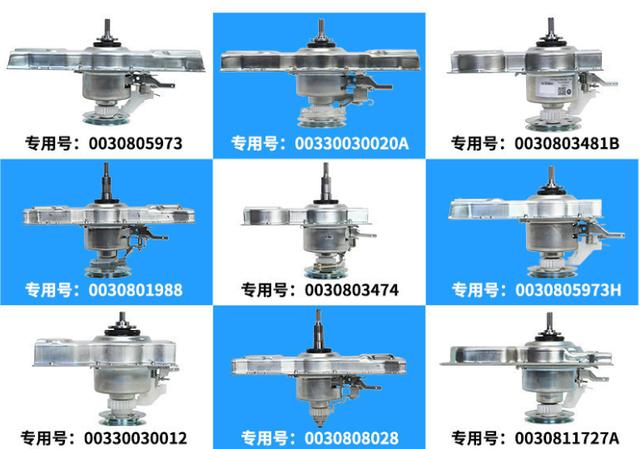

離合器
全自動洗衣機盛水桶和脫水桶是套在一起的。在洗滌中,波輪轉動而脫水桶不動,脫水時兩者一起轉動,完成此功能的部件是離合器。
